机智云学习笔记✏️

👦最近参加了机智云的智能设计专项技能培训活动,学到了一些物联网的知识我最机智整理一下学习笔记,如何创建产品,编译烧录和运行
机智云
学了不同领域的知识,嵌入式设备,手机app,微信端和大数据分析,不过只是入了个门,细分的领域又是一个学科这样的了,例如嵌入式开发

先在机智云官网上注册个开发者账号吧,是企业的就注册企业账号,因为企业账号功能会多点!机智云把许多通讯的协议都封装做好了,而且支持Arduino UNO(不过要买极客版UNO,要不然USB口会顶住Gokit,安装不了),创客们都很喜欢Arduino哈!开发者中心创建应用后还有自动生成物联网设备的源码,手机app源码,拿过来改一下就能编译运行(app源码不改直接编译就能运行了),开发速度十分快
Gokit

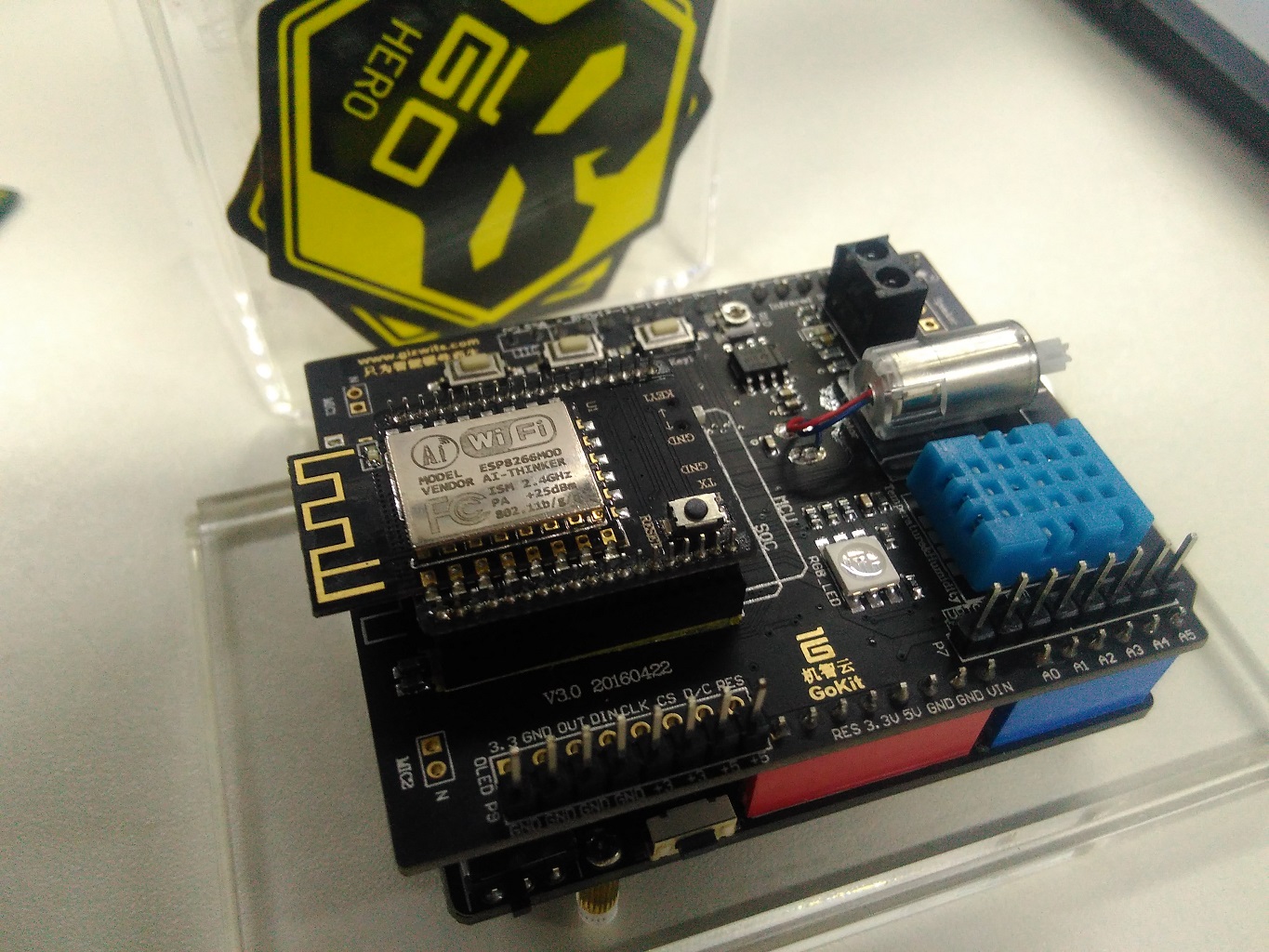

培训给的Gokit板子
所需要的软件(网上搜索下载就可以了):

  • Keil uVision4(编译Gokit板子程序用的)
  • FlyMcu(给Gokit板子刷程序用的)
  • 手机调试APP(调试设备用的)

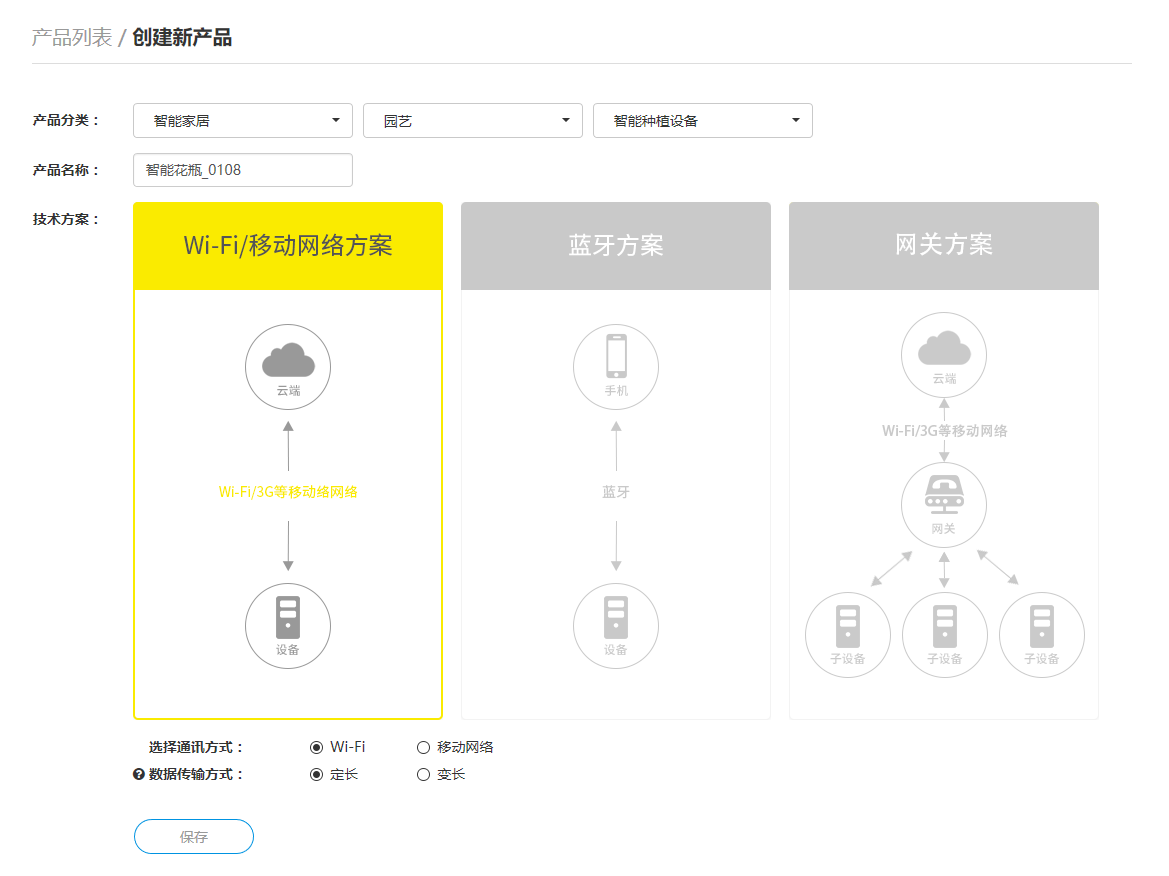

登陆开发者中心创建产品
创建产品

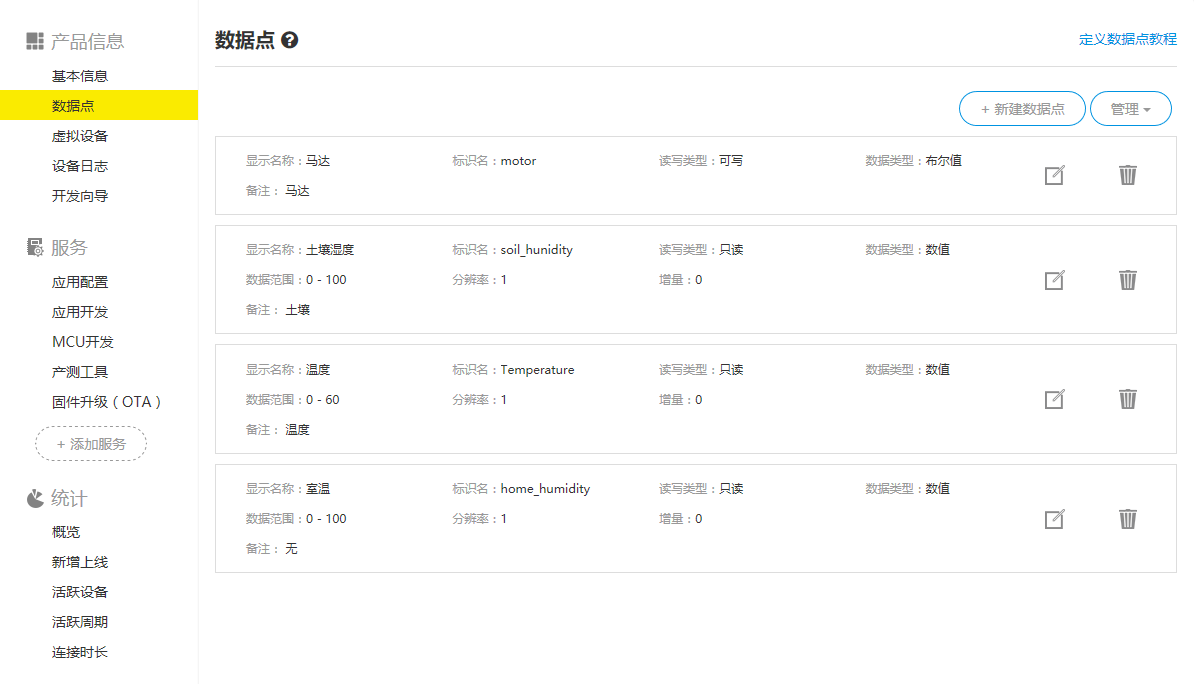

设置数据点,如下图
设置数据点

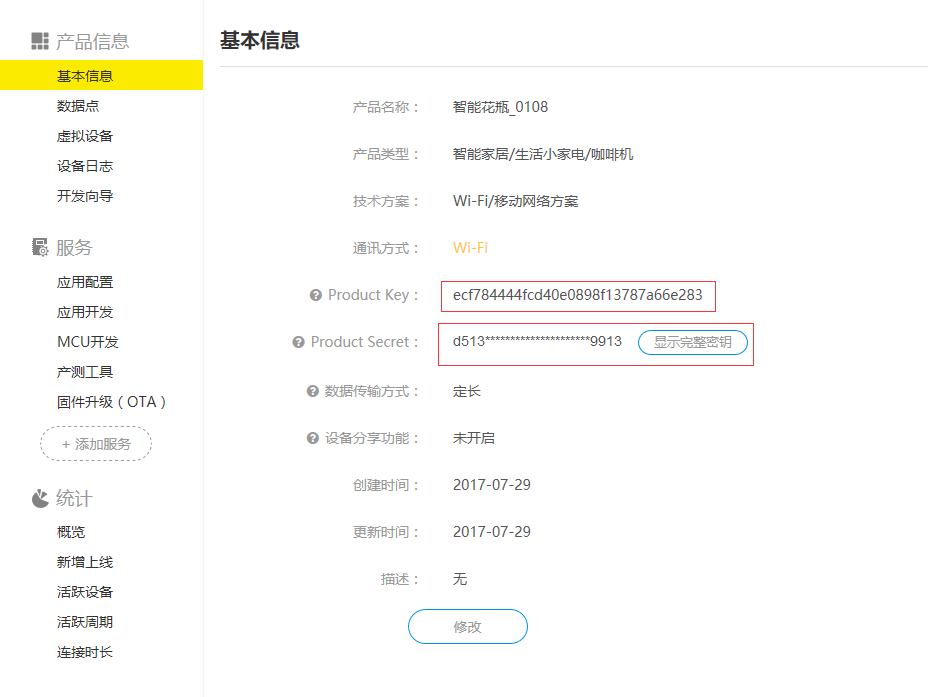

记下Key
Key
这里需要输入Key才能生产代码,MCU选择STM32F103C8x
MCU

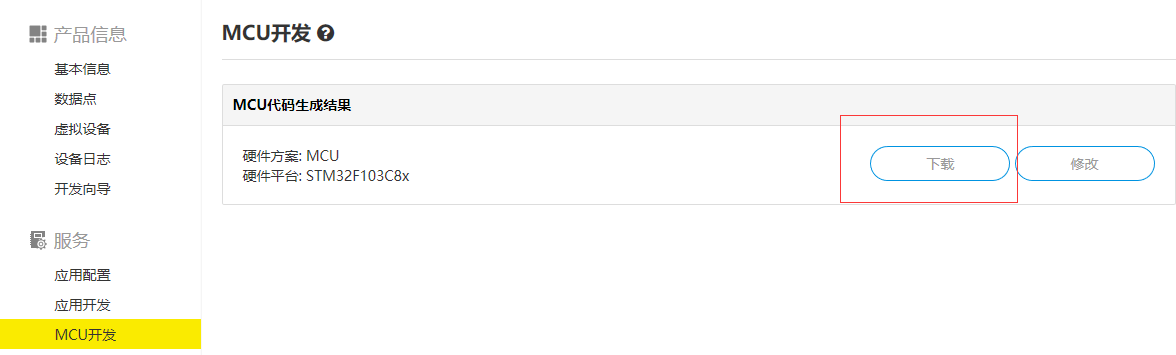

下载MCU包,在这里下载驱动包
解压好,把Hal文件放到\MCU_STM32F103C8x_source\Hal里面

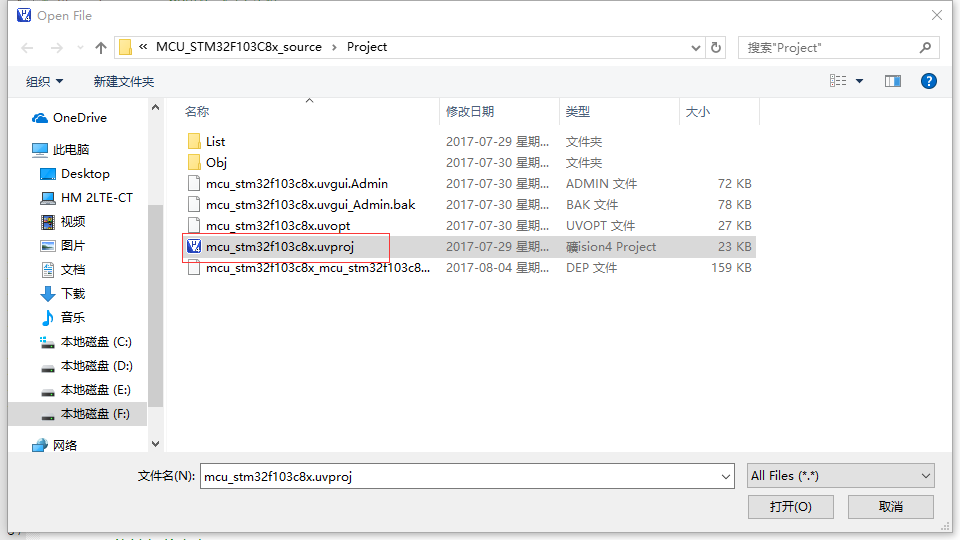

使用Keil打开
MCU

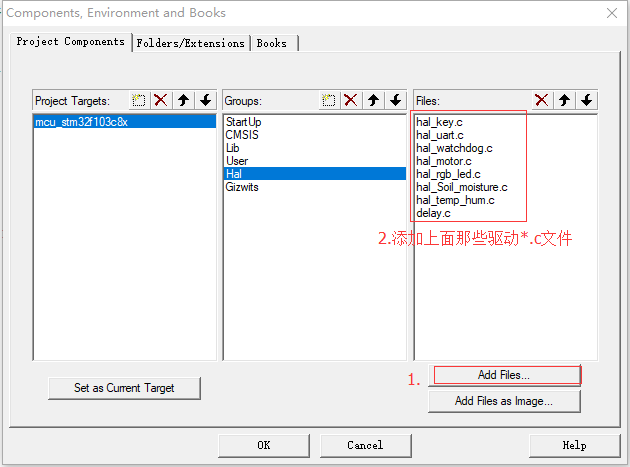

右键Hal打开Manage Conponents

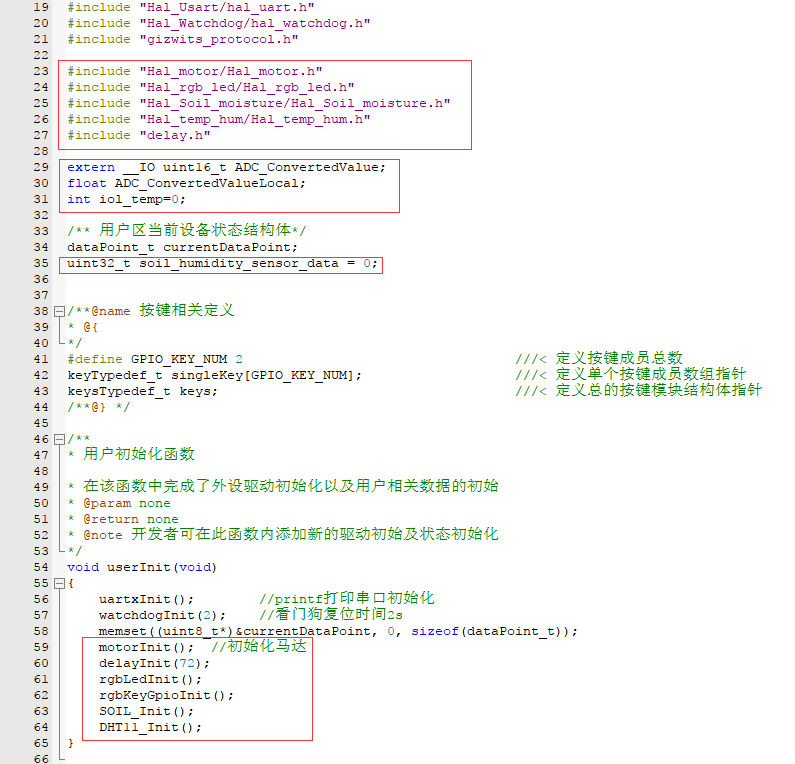

添加文件修改代码

代码
代码

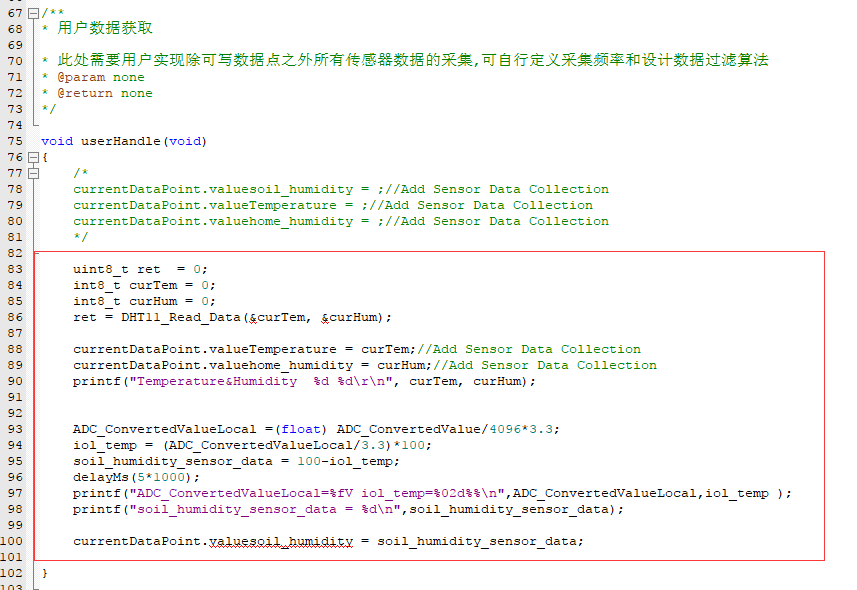

修改main.c文件

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
#include "Hal_motor/Hal_motor.h"
#include "Hal_rgb_led/Hal_rgb_led.h"
#include "Hal_Soil_moisture/Hal_Soil_moisture.h"
#include "Hal_temp_hum/Hal_temp_hum.h"
#include "delay.h"

extern __IO uint16_t ADC_ConvertedValue;
float ADC_ConvertedValueLocal;
int iol_temp=0;

uint32_t soil_humidity_sensor_data = 0;

motorInit(); //初始化马达
delayInit(72);
rgbLedInit();
rgbKeyGpioInit();
SOIL_Init();
DHT11_Init();

uint8_t ret = 0;
int8_t curTem = 0;
int8_t curHum = 0;
ret = DHT11_Read_Data(&curTem, &curHum);

currentDataPoint.valueTemperature = curTem;//Add Sensor Data Collection
currentDataPoint.valuehome_humidity = curHum;//Add Sensor Data Collection
printf("Temperature&Humidity %d %d\r\n", curTem, curHum);

ADC_ConvertedValueLocal =(float) ADC_ConvertedValue/4096*3.3;
iol_temp = (ADC_ConvertedValueLocal/3.3)*100;
soil_humidity_sensor_data = 100-iol_temp;
delayMs(5*1000);
printf("ADC_ConvertedValueLocal=%fV iol_temp=%02d%%\n",ADC_ConvertedValueLocal,iol_temp );
printf("soil_humidity_sensor_data = %d\n",soil_humidity_sensor_data);

currentDataPoint.valuesoil_humidity = soil_humidity_sensor_data;

修改按钮短按和长按事件
MCU

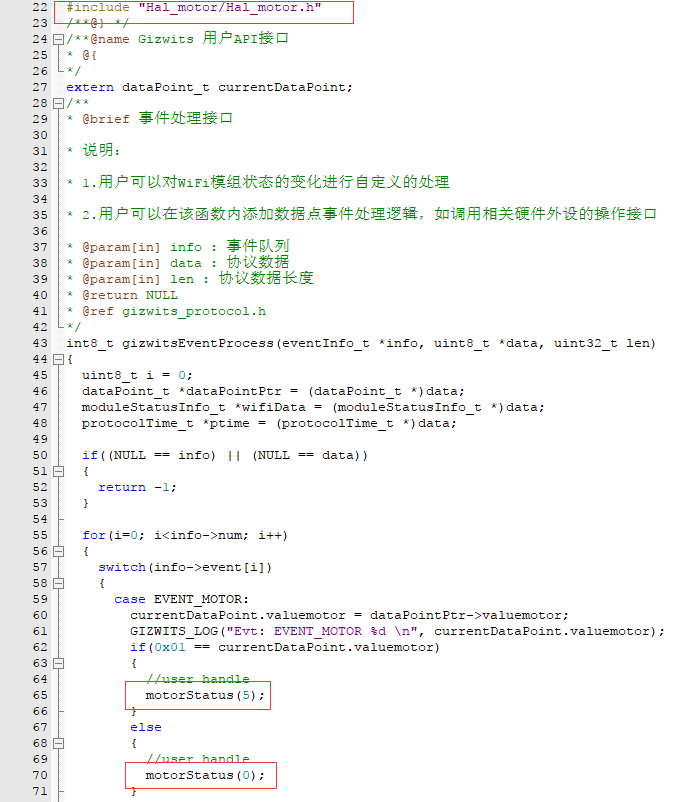

修改gizwits_product.c
MCU

修改好后按F7编译运行
然后在项目\MCU_STM32F103C8x_source\Project\Obj下多了许多文件,这个mcu_stm32f103c8x.hex就是烧录的文件了

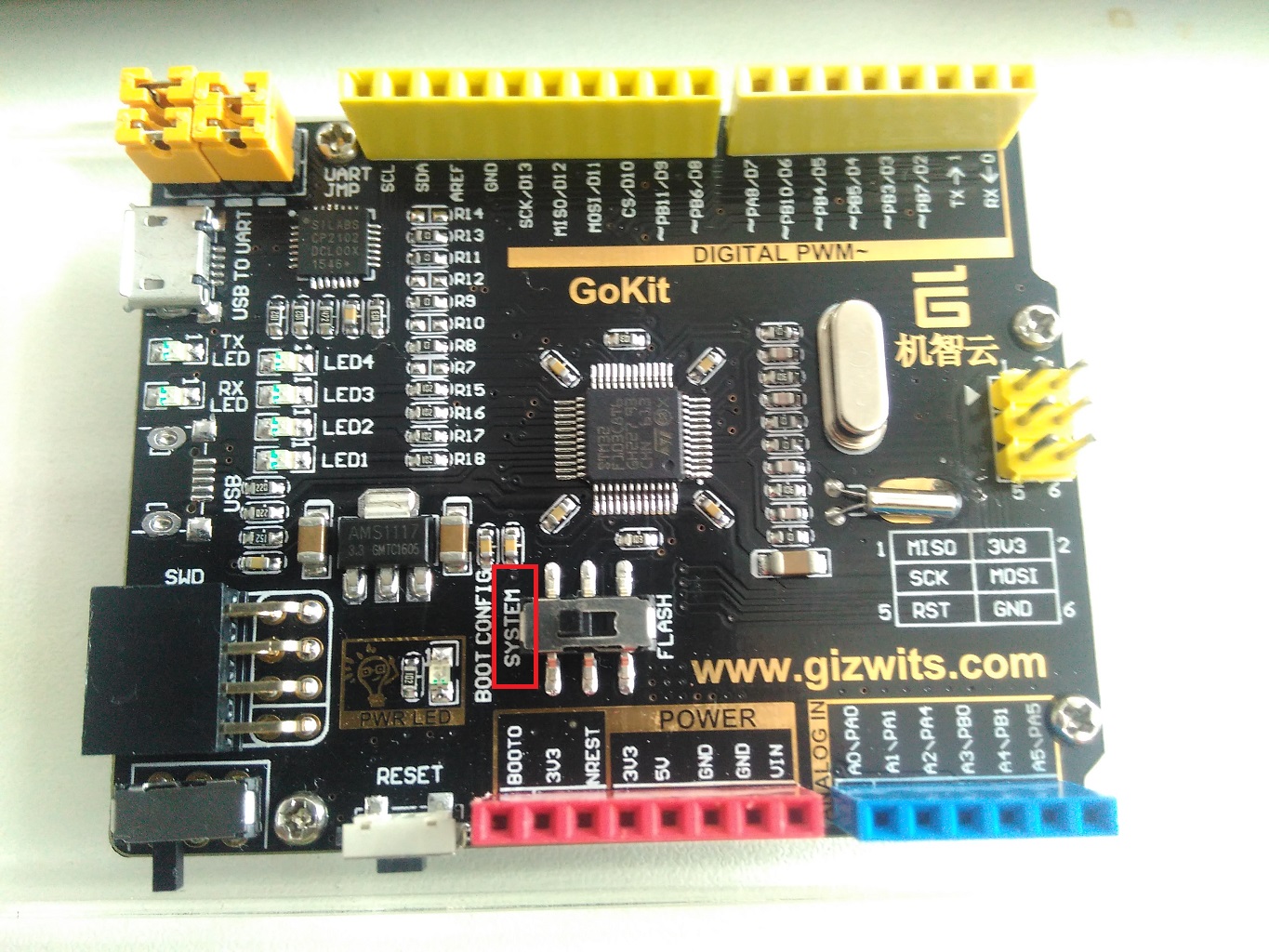

把Gokit板拆下来,把底版上的按钮拨到system
system

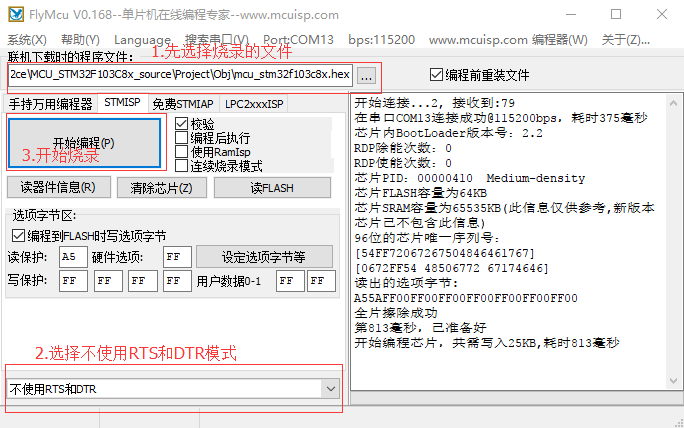

用USB数据线连接到Gokit底版
代码
烧录好,把底版按钮拨回flash,装上Gokit

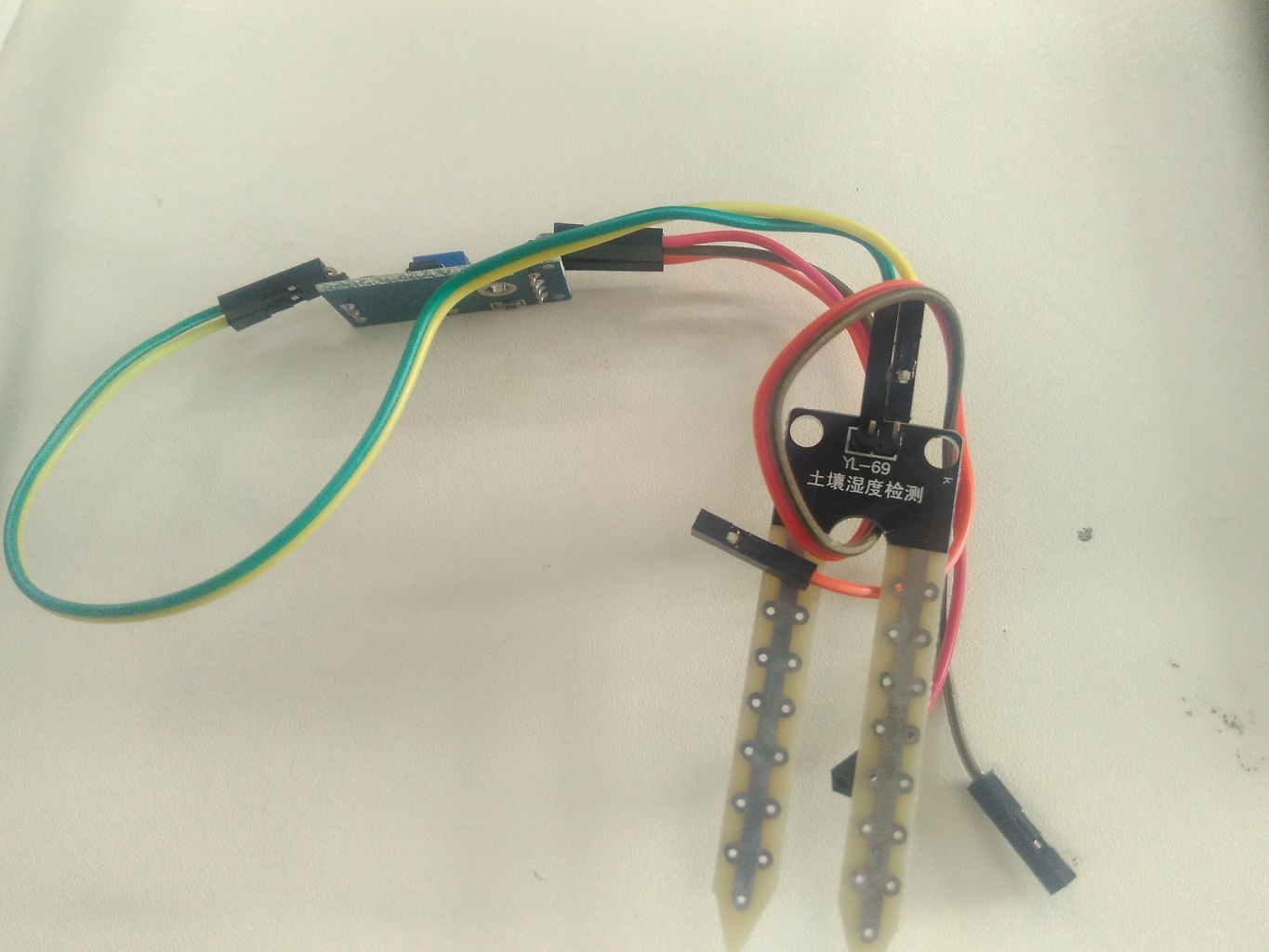

这里是有检测土壤湿度,所以还需要一个模块,如下图
土壤湿度模块

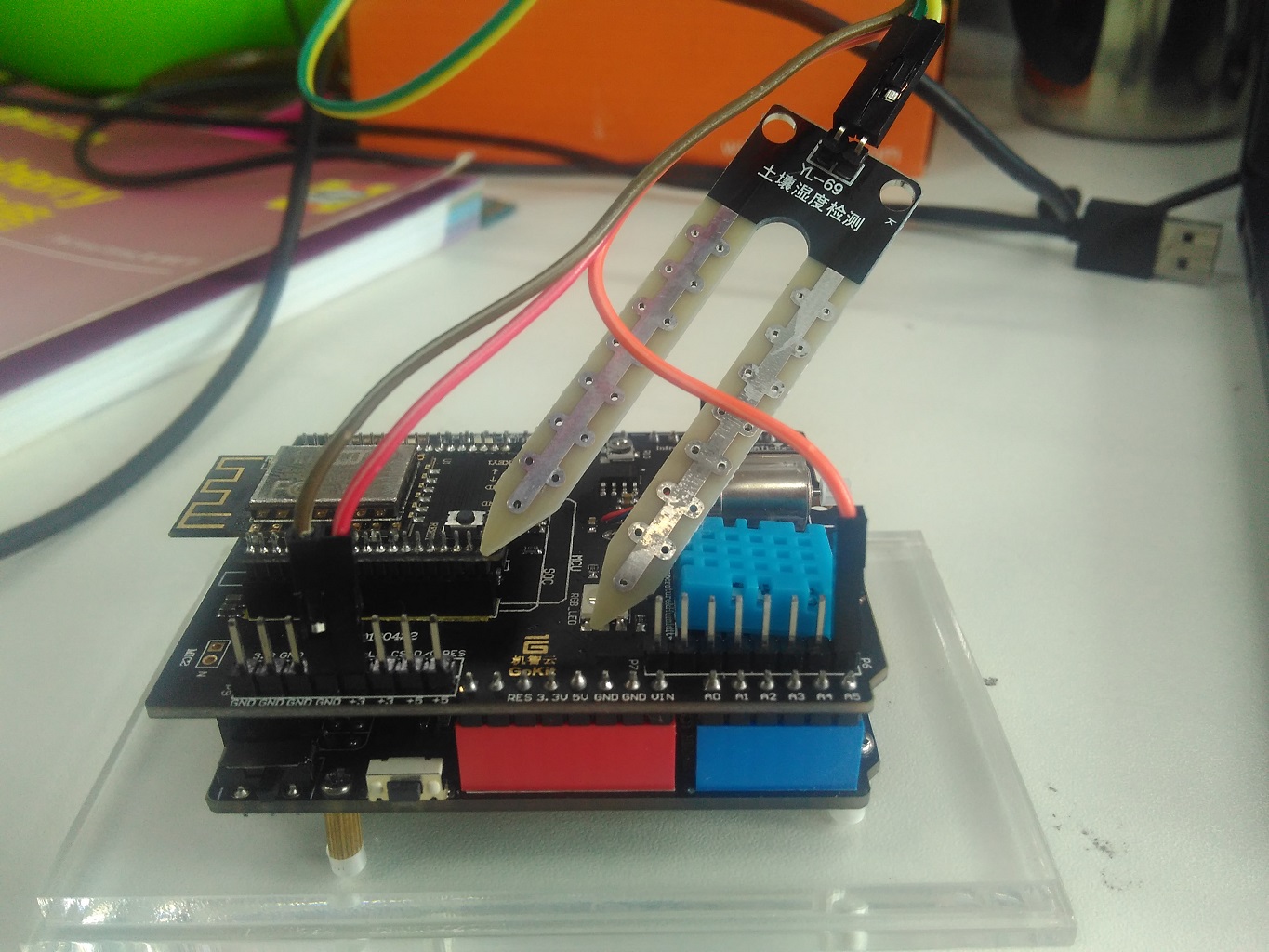

vcc接3.3v,gnd接地线,AO接A5口,就可以上电测试
接线

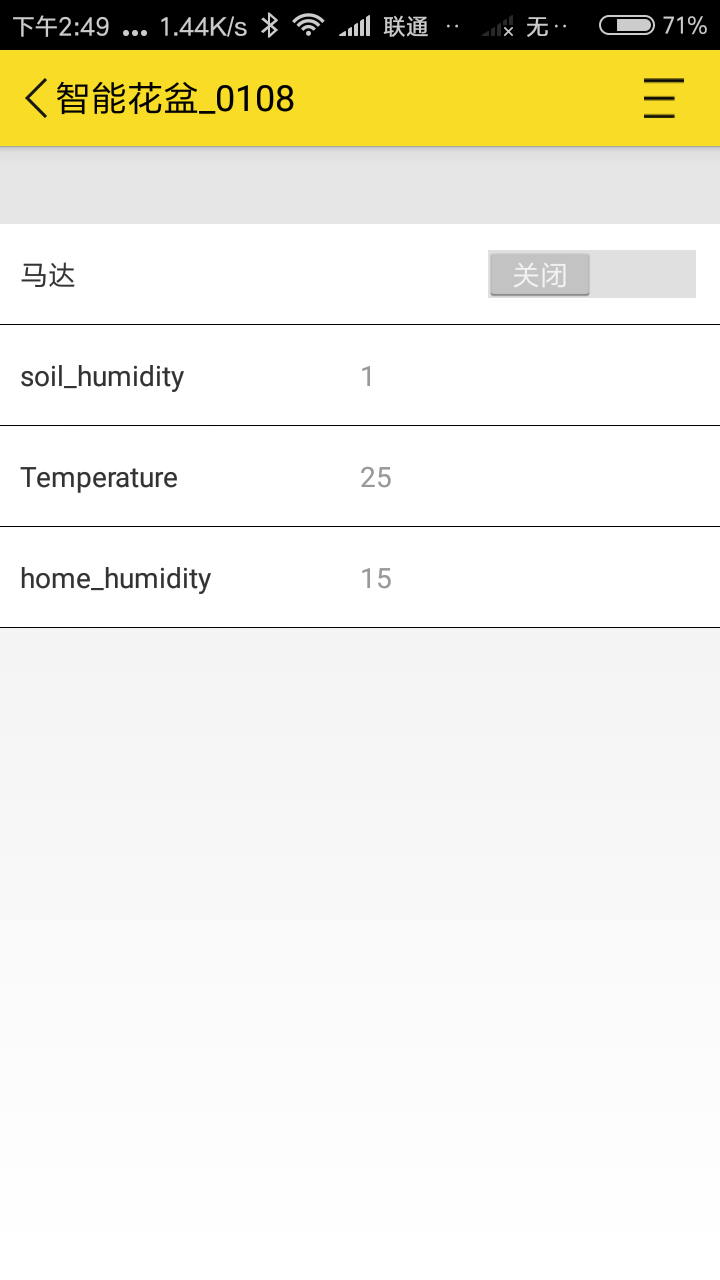

然后就是手机调试了,怎么做看这里GoKit3S使用说明书
ok

app开发的话直接下载自动生成的源码,放到Android Studio里面编译就可以了
